Контейнерные перевозки наливных грузов демонстрируют устойчивый рост в мире (на 5–8% ежегодно). Расширение применения флекситанков позволило задействовать универсальные контейнеры и снизить зависимость от специализированного подвижного состава.
В практике компании Евразийское Транспортное Объединение (ООО «ЕТО») этот рост сопровождался увеличением спроса клиентов на объемы перевозок и переходу от 20-футовых к использованию 40-футовых контейнеров.
Сразу стало очевидно, что классическая односегментная схема размещения груза в 40-футовом контейнере имеет объективные ограничения. Причина этих ограничений лежит не в характеристиках материалов или качестве исполнения флекситанка, а в физике процесса — характере поведения и перераспределения жидкой массы при движении контейнера.
Динамика жидкости — фактор риска

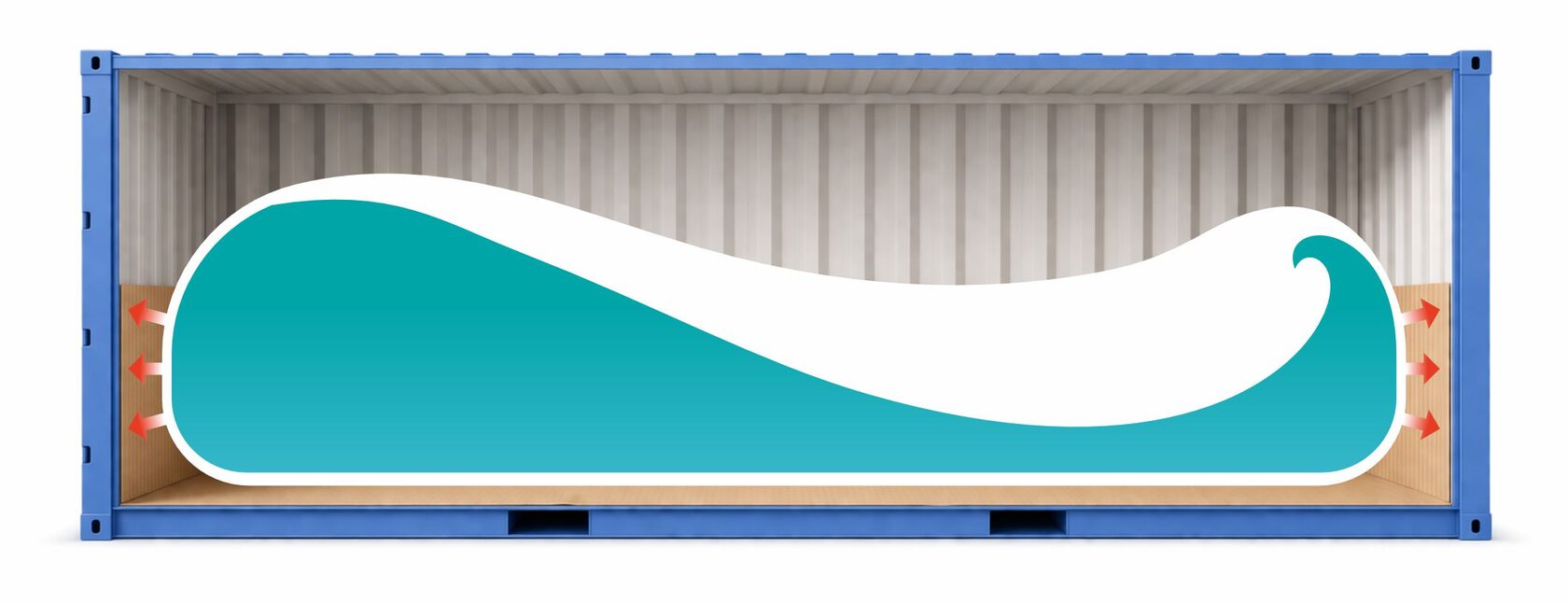

Рис.1 Давление на стенки контейнера односегментного флекситанка
При размещении жидкого груза в гибкой емкости внутри контейнера формируется система со свободной поверхностью жидкости. В условиях движения — при продольных ускорениях, торможении и вибрационных воздействиях — такая система неизбежно переходит в динамический режим. Жидкость перераспределяется внутри объема, формируя волну. Это приводит к неравномерному распределению нагрузок и возникновению локальных ударных воздействий в первую очередь на торцевые стенки и дверной проем контейнера.
В мировой инженерной практике данный эффект обозначается как sloshing (гидродинамические колебания жидкости) и рассматривается как один из ключевых факторов, ограничивающих применение гибких емкостей большого объема.
Чем опасно применение одного флекситанка в 40-футовом контейнере?
В результате применения одной гибкой емкости в 40-футовом контейнере, надежность перевозки оказывается существенно зависимой от режима эксплуатации и точности соблюдения технологических параметров.

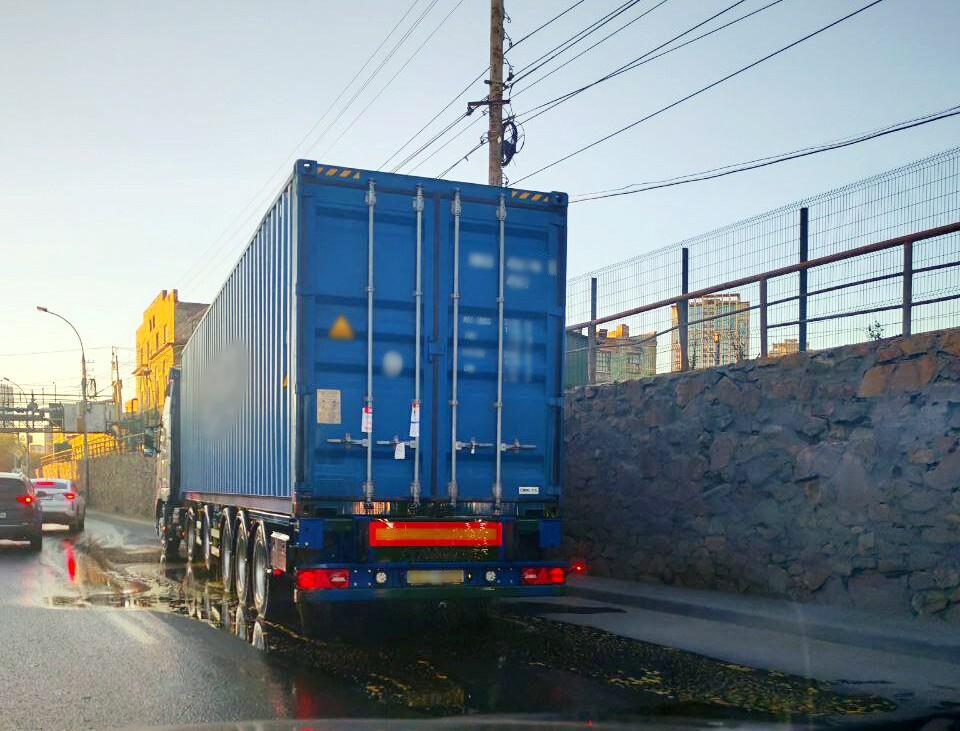

Рис.2 Инцидент с масштабной протечкой масла. Изображение из паблика «АСТ-54 Новосибирск»

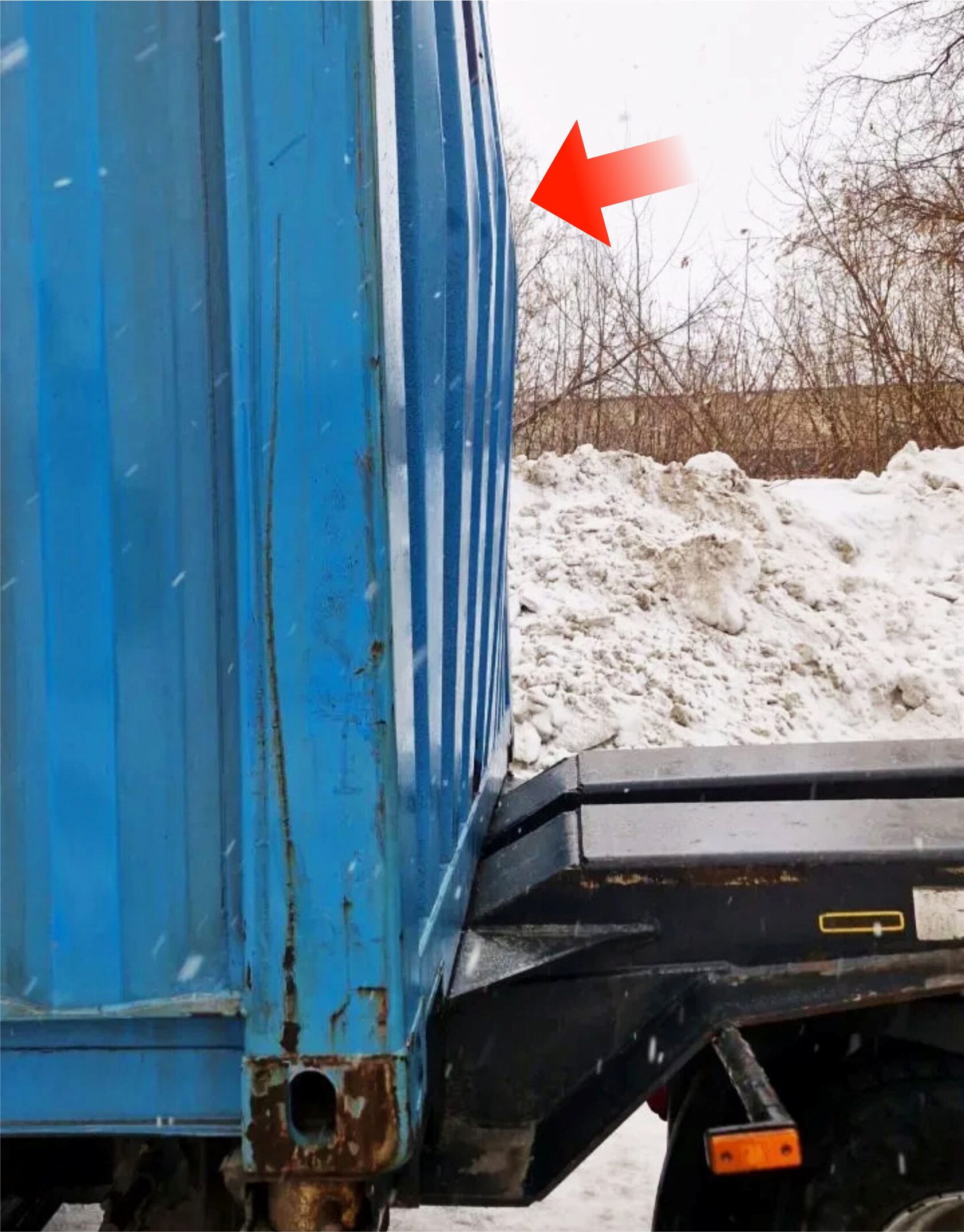

Рис.3 Деформация стенки контейнера с односегментным флекситанком внутри
Сегментация — решение, как базовый инженерный принцип
В различных видах транспорта задача ограничения подвижности жидкого груза традиционно решается за счет сегментации объема. В авто- и железнодорожных цистернах используются перегородки, которые уменьшают амплитуду колебаний жидкости и снижают ударные нагрузки.
С инженерной точки зрения это решение направлено на ограничение свободного перемещения жидкости и перераспределение динамических нагрузок.

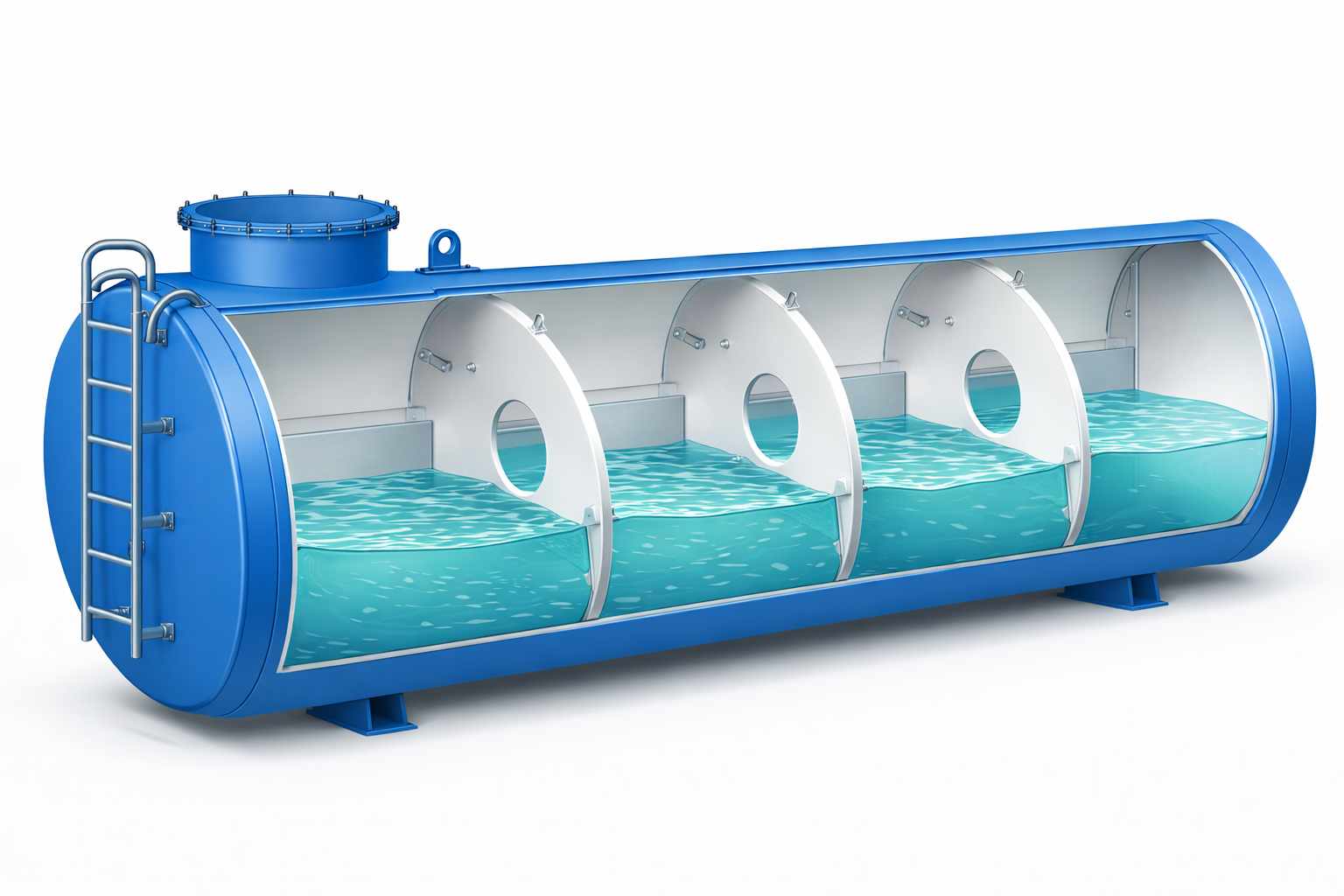

Рис.4 Цистерна с внутренними волнорезами (перегородками) для гашения гидродинамических ударов
Физика решения ООО «ЕТО»
Компанией ООО «ЕТО» реализован подход, основанный на изменении архитектуры размещения груза. В разработанных местных технических условиях (МТУ) реализован принцип управления динамикой жидкого груза за счет совокупности конструктивных и технологических решений. Ключевым элементом является разделение общего объема на две независимые емкости, каждая из которых заполняется до уровня, близкого к полному.

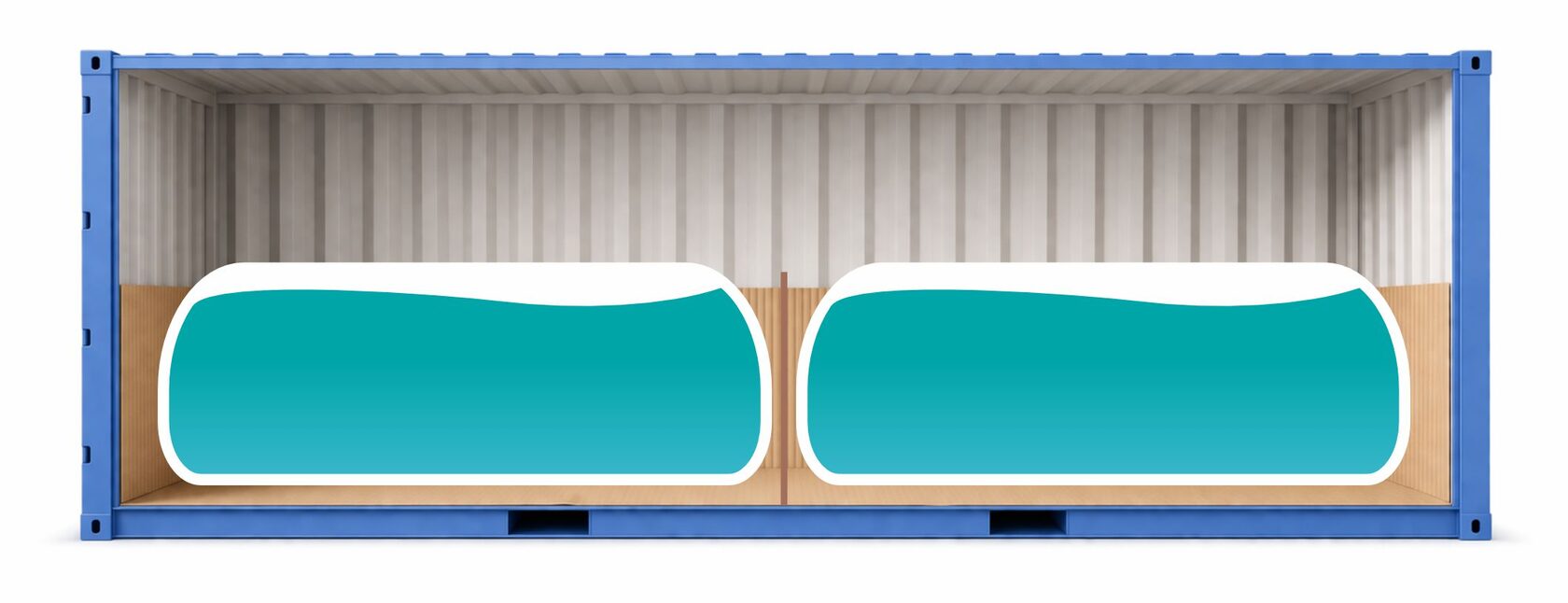

Рис. 5 Система из двух флекситанков, разработанная сотрудниками компании ООО «ЕТО»
Разделение жидкой массы на два объема приводит к снижению длины формируемой волны и уменьшению энергии ударного взаимодействия с конструкцией контейнера. При этом заполнение емкостей на уровне не менее 95% ограничивает развитие свободной поверхности и снижает подвижность жидкости внутри объема.
Дополнительный эффект достигается за счет размещения между емкостями упругого промежуточного слоя, выполняющего функцию демпфирования и снижающего передачу импульса между двумя объемами жидкости.

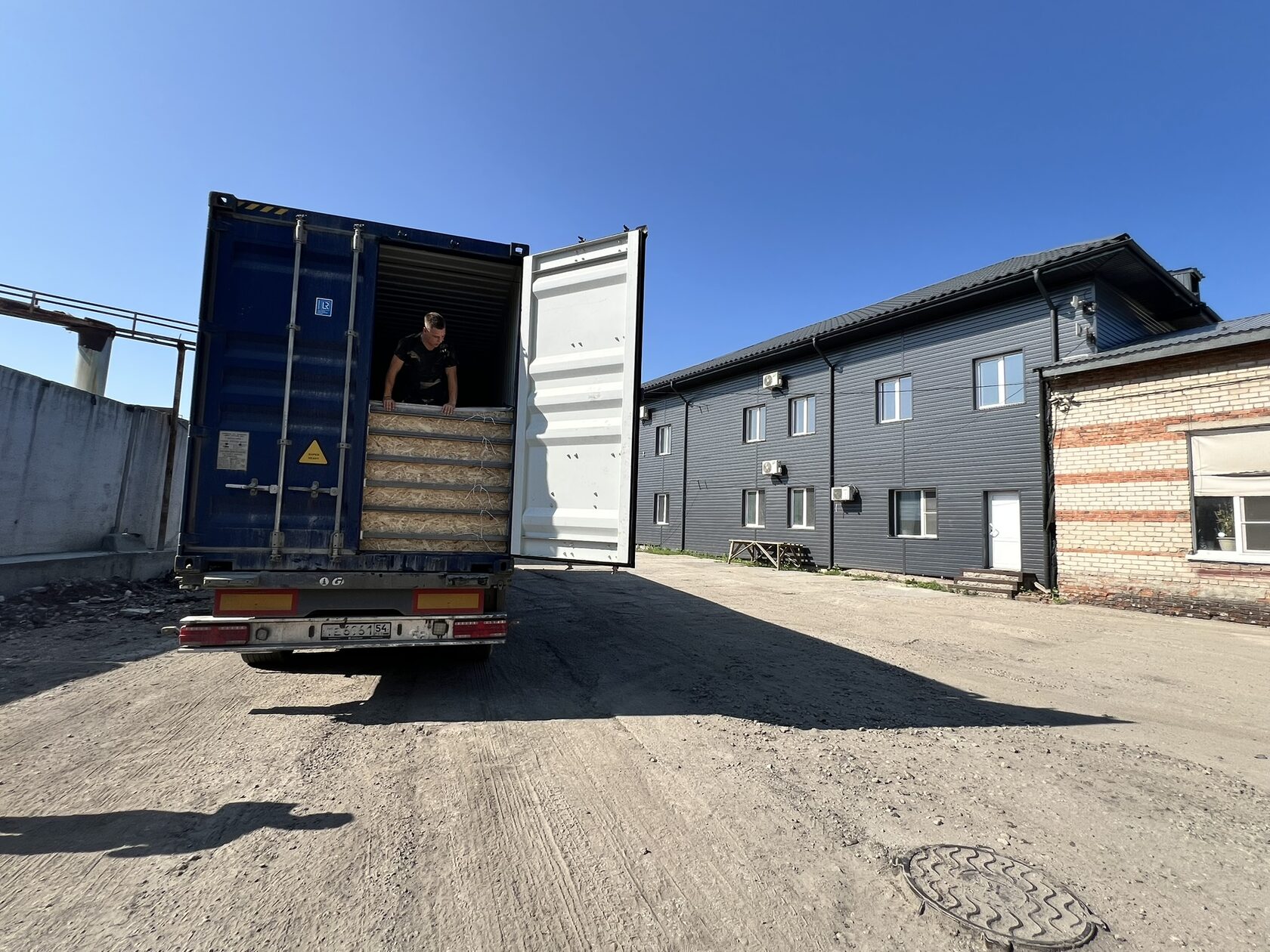

Система крепления в дверном проеме, включающая щит и профильные элементы, обеспечивает перераспределение нагрузки и предотвращает концентрацию усилий в отдельных точках конструкции.
Ограничение высоты налива и симметричное размещение емкостей относительно продольной оси контейнера позволяют стабилизировать положение центра тяжести и снизить вероятность возникновения неустойчивых режимов движения.
Решение прошло инженерную проработку, испытания и согласование в рамках действующей нормативной базы (МТУ Приложение ЦФТО-37р от 04.02.2025 г.), что обеспечило его применение в регулярных перевозках. Способ монтажа флекситанков запатентован, но доступен для использования по согласованию с правообладателем (RU 2 835 699).
Отраслевая перспектива
ООО «ЕТО» предоставляет комплекс услуг по установке системы флекситанков в контейнерах. Только штатные специалисты выполняют работы в строгом соответствии с регламентом и требованиями МТУ, гарантируя безопасность перевозки жидких грузов, соответствие международным стандартам и требованиям китайской железнодорожной инфраструктуры, а также минимизацию рисков штрафных санкций.
В условиях ужесточения требований к безопасности и росту объемов экспортных перевозок становится критичным не только сам факт доставки, но и устойчивость технологической схемы при различных эксплуатационных сценариях.
В этой логике решения, направленные на снижение динамических нагрузок и повышение предсказуемости поведения жидкого груза, постепенно переходят из категории частных практик в область системных подходов, формирующих новые отраслевые стандарты.
